NL型鼓形齿式联轴器具有结构简单、维修方便特点。是目前国内的新产品，在国外已经广泛地被采用。先进的技术，精湛的工艺，周全的服务是您的无悔的选择。
NL型鼓形齿式联轴器由机械委济南铸造锻压机械研究所设计，适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20～+70℃。

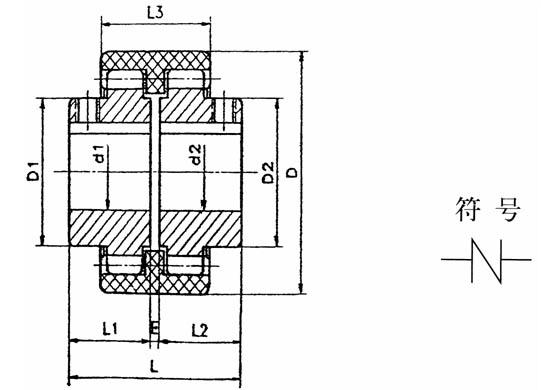

订货标记方法：
例如：NL4内齿弹性联轴器(键槽按GB3852-83标准)
主动轴：d1=38 L1=80
从动轴：d2=30 L21=50
表示为NL4：38×80/30×50(非标注明键槽尺寸)
| 型号 |
公称扭矩 Tn (N.M) |
许用转速n (r/min) |
主要尺寸 (mm) | 最大尺寸偏差 |
惯性扭矩 (KgC m 2 ) |
重量 (Kg ) |
||||||||
| 轴孔直径 d1 d2 |
轴孔 长度 |
L | D |
D1 D2 |
E | L3 | 轴向(mm) | 径向(mm) | 角度α° | |||||
| NL1 | 40 | 6000 | 6 8 10 |
16 20 25 32 |
37 45 55 69 |
40 |
26 | 4 | 34 | 2 | ±0.3 | 1° | 0.25 | 0.85 |
| 12 14 | ||||||||||||||
| NL2 | 100 | 6000 | 10 12 14 22 |
25 32 42 52 |
57 71 91 111 |
42 |
36 | 4 | 40 | 2 | ±0.4 | 1° | 0.92 | 1.7 |
| 16 18 20 24 | ||||||||||||||
| NL3 | 160 | 6000 | 20 22 24 | 52 62 |
113 133 |
66 |
44 | 4 | 46 | 2 | ±0.4 | 1° | 3.10 | 2.6 |
| 25 28 | ||||||||||||||
| NL4 | 250 | 6000 | 28 30 32 | 62 82 |
129 169 |
83 |
58 | 4 | 48 | 2 | ±0.4 | 1° | 8.69 | 3.6 |
| 35 38 | ||||||||||||||
| NL5 | 315 | 5000 | 32 35 38 | 82 112 |
169 229 |
93 |
68 | 4 | 50 | 3 | ±0.4 | 2° | 14.28 | 5.5 |
| 40 42 | ||||||||||||||
| NL6 | 400 | 5000 | 40 42 45 | 82 112 |
230 |
100 |
68 | 4 | 52 | 3 | ±0.4 | 2° | 18.34 | 6.8 |
| 48 | ||||||||||||||
| NL7 | 630 | 3600 | 45 48 50 | 82 112 |
229 |
115 |
80 | 4 | 60 | 3 | ±0.6 | 2° | 56.5 | 9.8 |
| 55 | ||||||||||||||
| NL8 | 1250 | 3600 | 48 50 55 | 112 142 |
229 289 |
140 |
96 | 4 | 72 | 3 | ±0.6 | 2° | 98.55 | 26.5 |
| 60 63 65 | ||||||||||||||
| NL9 | 2000 | 2000 | 60 63 65 | 142 172 |
295 351 |
175 |
124 | 6 | 93 | 4 | ±0.7 | 2° | 370.5 | 37.6 |
| 70 71 75 80 | ||||||||||||||
| NL10 | 3150 | 1800 | 70 71 75 80 |
142 172 212 |
292 352 432 |
220 |
157 | 8 | 110 | 4 | ±0.7 | 2° | 1156.8 | 55 |
联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶；增强铸型尼龙弹性体等材料。为满足各种机械的 新改造及引进设备备件需要。
