JS联轴器

发布时间:2013-04-12

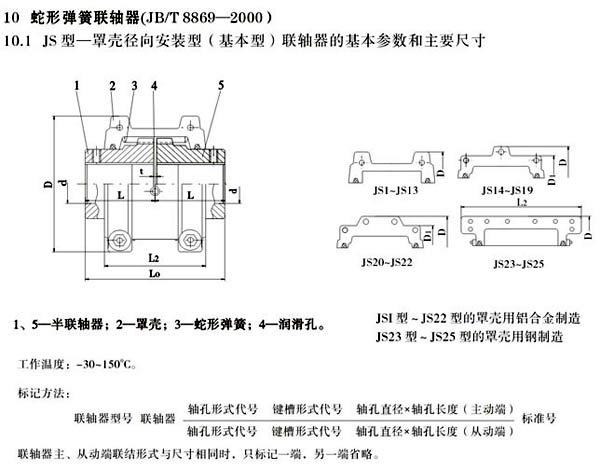

JS联轴器

JS型罩壳径向安装型联轴器具有可靠的质量保证。我公司产品质优价廉，型号齐全，得到全国用户的赞扬。为满足客户需要，我们也承接其它联轴器的测绘、制造，在这方面我们积累了丰富的经验。 JS型罩壳径向安装型联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价位等，参考各类联轴器的特性，选择一种合用的联轴器类型。 联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。所需传递的转矩大小和性质以及对缓冲振动功能的要求。 JS型蛇形弹簧联轴器是一种结构先进的金属弹性联轴器。它以蛇形弹簧轴向嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于弹簧的特殊性能，从而很大程度上避免了原动机与工作机的共振现象，使用寿命远高于非金属弹性元件联轴器；弹簧所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受 大的载荷变动量，经测定其短时超载能力为额定扭矩的2～3倍，传动效率达99.5％，运行平安可靠；且蛇形弹簧联轴器的结构简单，装拆方便，允许有较大的安装偏差，适用于冲击式的碎煤机、蛇形弹簧联轴器碎石机、曲柄往复运动、矿山、重型机械、减速机等。

型号 公称转矩
Tn		 许用转速
np		 轴孔直径
d		 轴孔长度
L		 总长
Lo
 		 L2 D D1 间隙
l		 重量 转动惯量
J		 润滑油
  /N·m /r·min-1 /mm /kg /kg·m2 /kg
JS1 45 4500 18、19、20、22、24、25、28 47 97 66 95 - 3 1.91 0.00141 0.0272
JS2 140 22、24、25、28、30、32、35 68 105 2.59 0.00223 0.0408
JS3 224 25、28、30、32、35、38、40、42 50 103 70 115 3.36 0.00327 0.0544
JS4 400 32、35、38、40、42、45、48、50 60 123 80 130 5.45 0.00727 0.068
JS5 630 4350 40、42、45、48、50、55、56 63 129 92 150 7.26 0.0119 0.0862
JS6 900 4125 48、50、55、56、60、63、65 76 155 95 160 10.44 0.0185 0.113



型号 公称转矩
Tn		 许用转速
np		 轴孔直径
d		 轴孔长度
L		 总长
Lo
 		 L2 D D1 间隙
l		 重量 转动惯量
J		 润滑油
/N·m /r·min-1 /mm /kg /kg·m2 /kg
JS7 1800 3600 55、56、60、63、65、70、71、75、80 89 181 116 190 - 3 17.7 0.0451 0.172
JS8 3150 65、70、71、75、80、85、90、95 98 199 122 210 25.42 0.0787 0.254
JS9 5600 2440 75、80、85、90、95、100、110 120 245 155 250 5 42.22 0.178 0.426
JS10 8000 2250 85、90、95、100、110、120 127 259 162 270 54.45 0.27 0.508
JS11 12500 2025 90、95、100、110、120、125、130、140 149 304 192 310 6 81.27 0.514 0.735
JS12 18000 1800 110、120、125、130、140、150、160、170 162 330 195 346 121 0.989 0.908
JS13 25000 1650 120、125、130、140、150、160、170 184 374 201 384 178 1.85 1.135
JS14 35500 1500 140、150、160、170、180、190、200 183 372 271 450 391 234.26 3.49 1.952
JS15 50000 1350 160、170、180、190、200、220、240 198 402 279 500 431 316.89 5.82 2.815
JS16 63000 1225 180、190、200、220、240、250、260、280 216 438 304 566 487 448.1 10.4 3.496
JS17 90000 1100 200、220、240、250、260、280、300 239 484 322 630 555 619.71 18.3 3.76
JS18 125000 1050 240、250、260、280、300、320 260 526 356 675 608 776.34 26.1 4.4
JS19 160000 900 280、300、320、340、360 280 566 355 756 660 1058.27 43.5 5.63
JS20 224000 820 300、320、340、360、380 305 623 432 845 751 13 1425.56 75.5 10.53
JS21 315000 730 320、340、360、380、400、420 325 663 490 920 822 1786.49 113 16.07
JS22 400000 680 340、360、380、400、420、440、450 345 703 546 1000 905 2268.64 175 24.06
JS23 500000 630 360、380、400、420、440、450、460、480 368 749 648 1087 - 2950.82 339 33.82
JS24 630000 580 400、420、440、450、460 401 815 698 1180 3836.3 524 50.17
JS25 800000 540 420、440、450、460、480、500 432 877 762 1260 4686.19 711 67.24
