JQ型-夹壳联轴器

发布时间:2013-04-14
JQ型-夹壳联轴器

JQ型-夹壳联轴器是我公司具有代表性的产品，它是利用先进技术生产而成的，受到不少用户的瞩目。并且具有结构简单，装拆方便，适用于低速（至高圆周线速度为５Ｍ／Ｓ），无冲击，振动载荷平稳的场合，宜用于搅拌器等立轴的联接。欢迎广大用户前来选购。 夹壳联轴器是利用两个沿轴向剖分的夹壳，用螺栓夹紧以实现两轴联接，靠两半联轴器表面间的摩擦力传递转矩，利用平键作辅助联接。 为了改良平衡状况，螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。 夹壳联轴器装配和拆卸时轴不需轴向移动，所以装拆很方便，夹壳联轴器的缺点是两轴轴线对中精度低，结构和形状比较复杂，制造及平衡精度较低，只适用于低速和载荷平稳的场合，通常更大外缘的线速度不大于 5m/s ，当线速度超过 5m/s 时需要进行平衡校验。

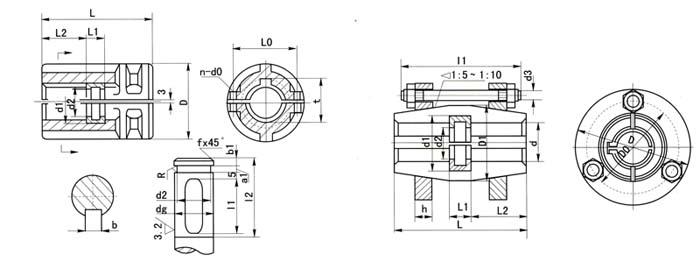

JQ、JQW型夹壳联轴器主要尺寸

标定符号 孔径 Mmax D L L1
(H8/j7)		 L2 L0 n-d0 d1
(H11/h11)		 d2
(H11)		 a1
(H11)		 b1 l1 l2 R f b t 重量(kg)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0.2 0.4 8 28.3 4.47
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0.2 0.4 8 33.3 4.47
JQ-35 35 236 118 162 20 71 80 6-14 43 30 5 4 55 85 0.4 0.6 10 38.3 7.60
JQ-40 40 236 118 162 20 71 80 6-14 48 35 5 6 55 85 0.4 0.6 12 43.3 7.60
JQ-45 45 530 135 190 24 83 94 6-14 57 37 6 5 70 100 0.4 0.6 14 48.8 10.85
JQ-50 50 530 135 190 24 83 94 6-14 62 42 6 5 70 100 0.4 0.6 14 53.8 10.85
JQ-55 55 530 135 190 24 83 94 6-14 67 47 6 5 70 100 0.6 1 16 59.3 10.85
JQ-60 60 1400 172 250 30 110 124 8-18 73 50 8 6 100 130 0.6 1 18 64.4 25.06
JQ-65 65 1400 172 250 30 110 124 8-18 78 55 8 6 100 130 0.6 1 18 69.4 25.06
JQ-70 70 1400 172 250 30 110 124 8-18 83 60 8 6 100 130 0.6 1 20 74.9 25.06
JQ-80 80 2650 185 280 38 131 138 8-18 94 7 10 8 110 145 0.6 1 22 85.4 30.16
JQ-85 85 2650 185 280 38 121 138 8-18 99 75 10 8 110 145 0.6 1 22 90.4 30.16
JQ-90 90 5200 230 330 38 146 164 8-23 105 80 10 8 140 170 0.6 1 25 95.4 56.38
JQ-95 95 5200 230 330 38 146 164 8-23 110 85 10 8 140 170 0.6 1 25 100.4 56.38
JQ-100 100 5200 230 330 38 146 164 8-23 115 90 10 8 140 170 0.6 1 28 106.4 56.38
JQ-105 105 5200 230 330 38 146 164 8-23 120 95 10 8 140 170 0.6 1 28 111.4 56.38
JQ-110 110 9000 260 390 46 172 190 8-23 125 100 12 10 160 200 0.6 1 28 116.4 90
JQ-115 115 9000 260 390 46 172 190 8-23 130 105 12 10 160 200 0.6 1 32 122.4 90
JQ-120 120 9000 260 390 46 172 190 8-23 135 110 12 10 160 200 0.6 1 32 127.4 90
JQ-125 125 15000 280 440 54 193 210 10-23 140 115 14 12 180 225 0.6 1 32 132.4 125
JQ-130

130

 15000 280 440 54 193 210 10-23 146 118 14 12 180 225 0.6 1 32 137.4 125
JQ-140 140 15000 300 440 54 193 230 10-23 158 128 14 12 180 225 0.6 1 36 148.4 125
JQ-150 150 28000 340 500 64 218 260 10-33 170 134 16 14 200 255 0.6 1 36 158.4 215
JQ-160 160 28000 340 500 64 218 260 10-33 180 144 16 14 200 255 0.6 1 40 169.4 215
JQ-180 180 31000 380 560 72 244 300 10-33 200 162 18 16 240 285 1 1.5 45 190.4 350
JQ-200 200 33750 420 640 80 280 340 10-33 220 182 20 18 270 325 1 1.5 45 210.4 516

注：JQW型为夹壳式联轴器是JQ型夹壳式联轴器取消息悬吊环，避免轴向重复定位的结构，可在单支点机架中使用。

JJQ型紧箍夹壳联轴器主要尺寸

轴径d 25,30 35,40 45,50,55 65,70 80,85 90,95,100,105 110,115,1200 125,130,140 150,160 180,200
Mmax 180 560 900 1400 3150 5600 12500 18000 28000 35000
D 90 105 120 160 180 210 240 280 310 390
D0 70 85 100 135 155 180 210 240 270 340
D1 55 70 85 115 135 160 185 210 240 300
h 16 20 24 30 36 40 45 50 55 60
L 130 162 190 250 280 330 390 440 500 640
L1 120 150 170 220 250 290 350 400 460 600
d3 M10 M10 M10 M12 M12 M16 M16 M20 M20 M24
重量(kg) 3.2 6.3 8.9 21 31 63 79 113 193 430
