GICL鼓形齿式联轴器

GICL型-鼓形齿式联轴器(/T 8845.3-2001)属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面心在齿轮轴线上，齿侧间隙较一般齿大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改良齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。 GICL型-鼓形齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点。 GICL型-鼓形齿式联轴器特别适用于低速重载工况，如冶金、矿山、起重运输等行 业、也适用于石油、化工、通用机械等各类机械的轴系传动。 GICL型-鼓形齿式联轴器特点： 1、鼓形齿面使内、外齿的接触条件得到改良，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改良了齿面摩擦、磨损状况，降低了噪声，维修周期长； 2、传动效率高达百分之九十九。基于经上特点，目前，国内外已普遍以鼓形齿替代直齿式联轴器。UMA生产的鼓形齿式联轴器品种规格齐全，并符合相应的标准。鼓形齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。 3、承载能力强。在相同的内齿套外径和联轴器大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15～20％； 4、外齿套齿端呈喇叭形状，使内、外齿装拆十分方便； 5、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1º；，而鼓形齿式联轴器的许用角位移为1º；30''，提高50％，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大。

型号 公称扭矩
Tn(N·m)		 许用转速[n]
(r/min)		 轴孔直径

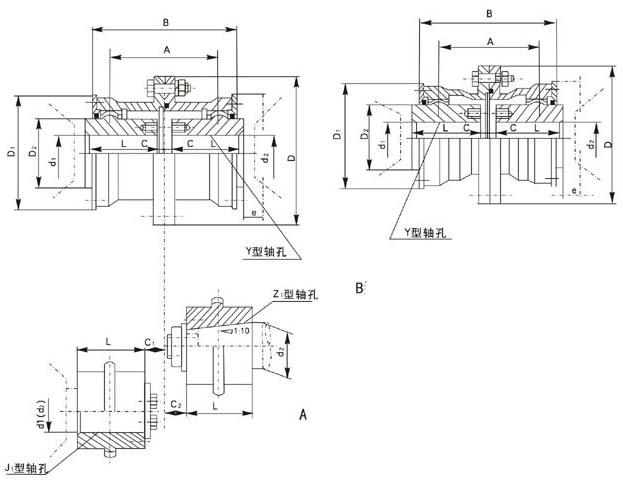

d1、d2、dz		 轴孔长度 D D1 D2 B A C C1 C2 e 转动惯量
(kg·m2)		 重量(kg)
Y Z1,J
L
GICL1 630 4000 16 18 19 42 - 125 95 60 115 75 20 - - 30 0.009 5.9
20 22 24 52 38 10 - 24
25 28 62 44 2.5 - 19
30 32 35 38 82 60 15 22
GICL2 1120 4000 25 28 62 44 144 120 75 135 88 10.5 - 29 30 0.02 9.7
30 32 35 38 82 60 2.5 12.5 30
40 42 45 48 112 84 13.5 28
GICL3 2240 4000 30 32 35 38 82 60 174 140 95 155 106 3 24.5 25 30 0.047 17.2
40 42 45 48 50 55 56 112 84 17 28
60 142 107 35
GICL4 3550 3600 32 35 38 82 60 196 165 115 178 125 14 37 32 30 0.091 24.9
40 42 45 48 50 55 56 112 84 3 17 28
60 63 65 70 142 107 35
GICL5 5000 3300 40 42 45 48 50 55 56 112 84 224 183 130 198 142 3 25 28 30 0.167 38
60 63 65 70 71 75 142 107 20 35
80 172 132 22 43
GICL6 7100 3000 48 50 55 56 112 84 241 200 145 218 160 6 35 35 30 0.267 48.2
60 63 65 70 71 75 142 107 4 20 35
80 85 90 172 132 22 43
GICL7 10000 2680 60 63 65 70 71 75 142 107 260 230 160 244 180 4 35 35 30 0.453 68.9
80 85 90 95 172 132 22 43
100 212 167 48
GICL8 14000 2500 65 70 71 75 142 107 282 245 175 264 193 5 35 35 30 0.646 83.3
80 85 90 95 172 132 22 43
100 110 212 167 48
GICL9 18000 2350 70 71 75 142 107 314 270 200 284 208 10 45 45 30 1.036 110
80 85 90 95 172 132 22 43
100 110 120 125 212 167 5 49
GICL10 31500 2150 80 85 90 95 172 132 346 300 220 330 249 5 43 43 30 1.88 157
100 110 120 125 212 167 22 49
130 140 252 202 29 54
GICL11 40000 1880 100 110 120 125 212 167 380 330 260 360 40 6 29 49 40 3.28 217
130 140 150 252 202 54
160 302 242 64
GICL12 56000 1680 120 125 212 167 442 380 290 416 313 6 57 57 40 5.08 305
130 140 150 252 202 29 55
160 170 180 203 242 68
GICL13 80000 1530 140 150 252 202 482 420 320 476 364 7 54 57 40 10.06 419
160 170 180 302 242 32 70
190 200 352 282 80
GICL14 112000 1300 160 170 180 302 242 520 465 360 532 415 8 42 70 40 16.774 594
190 200 220 352 282 32 80
GICL15 160000 1180 190 200 220 352 282 580 510 400 556 429 10 34 80 40 26.55 783
140 250 38 -
GICL16 250000 1000 200 220 352 282 680 595 465 640 501 10 58 80 50 52.22 1131
240 250 260 410 330 38 -
280 470 380 38
GICL17 280000 980 220 352 282 720 645 495 672 512 10 74 80 50 69 1305
240 250 260 410 330 39 -
280 330 470 380
GICL18 355000 900 240 250 260 410 330 775 675 520 702 524 10 46 - 50 96.19 1626
280 300 320 470 380 41
GICL19 450000 830 260 410 330 815 715 560 744 560 10 57 - 50 115.6 1773
280 300 320 470 380 41
340 550 450
GICL20 500000 790 280 300 320 470 380 855 755 585 786 595 13 44 - 50 167.41 2263
340 360 550 450
GICL21 630000 750 300 320 470 380 915 795 620 808 611 13 59 - 50 215.7 2593
